SC/SC ... L/SC ... S Unit Slide Aluminium

Unit geser aluminium standar SC dirancang untuk pemasangan yang mudah, memanfaatkan sekrup untuk memanfaatkan kompatibilitas alami antara bantalan linier dan mekanisme pengikat ulir. Pendekatan ini memungkinkan perakitan yang cepat dan efisien ke dalam sistem mekanis, dengan bantalan linier terintegrasi memberikan gerakan aksial yang halus dan tepat di sepanjang rel pemandu slide.

Unit slide aluminium panjang SC ... Pengaturan dual-bearing ini bahkan memastikan distribusi kekuatan, meminimalkan keausan pada komponen individual dan meningkatkan daya tahan unit slide-membuatnya sangat cocok untuk aplikasi yang membutuhkan gerakan linier kontinu pada jarak yang diperluas.

Sebagai alternatif, unit slide aluminium kompak SC menggabungkan bantalan bola gerak linier standar tunggal, memberikan desain yang lebih kecil dan lebih efisien tanpa mengorbankan kinerja gerak linier yang esensial. Ini membuatnya menjadi pilihan yang sangat baik untuk aplikasi dengan ruang terbatas, menawarkan keseimbangan ukuran dan fungsionalitas yang andal dalam tugas panduan linier.

Dapatkan Penawaran

PREV：No previous article NEXT：Unit geser aluminium penyesuaian jarak bebas SCJ (termasuk di sepanjang alur poros)

perkenalan produk
Parameter
Deskripsi Bahan
Hubungi kami

Fitur Produk

1 Dapat bekerja untuk waktu yang lama dalam kondisi bebas minyak.

2 Lebih cocok untuk kondisi kerja kecepatan rendah dan beban berat, dengan ketahanan aus yang baik dan gesekan yang sangat rendah.

3 Cocok untuk situasi dimana lapisan oli sulit terbentuk, seperti bolak-balik, berputar dan gerakan intermiten.

4 Tahan terhadap korosi dan oksidasi.

5 Bebas perawatan dan masa pakai yang lama.

Mengapa Memilih Bantalan Tanpa Minyak

Mengurangi biaya Manufaktur

Tidak diperlukan perangkat suplai oli, lubang injeksi oli, atau oli pemrosesan alur, yang dapat sangat menghemat biaya produksi.

Mengurangi Biaya Operasional

Ini sangat mengurangi penggunaan minyak pelumas, mengurangi pemeliharaan peralatan, dan menghindari bahaya tersembunyi yang disebabkan oleh pasokan minyak yang tidak mencukupi, sehingga secara efektif mengurangi biaya operasional.

Mempersingkat Waktu Desain

Desain bebas minyak menyederhanakan struktur produk dan secara efektif menghemat waktu desain. Kami profesional Pemasok ODM dari SC/SC ... L/SC ... S Unit Slide Aluminium

Kondusif Terhadap Perlindungan Lingkungan

Tidak diperlukan daur ulang limbah minyak, yang juga bermanfaat bagi perlindungan lingkungan.

Bidang Aplikasi

Suhu tinggi

·Pabrik baja

·Tungku peleburan

·Peralatan pengeringan

·Oven pemanggang

· Pengontrol panas

Tahan air

·Gerbang bendungan

·Pompa air

·Struktur saklar fluida

·Struktur lepas pantai

·Peralatan mesin dermaga dan lumpur

Industri kimia

·Pabrik kimia

·Peralatan elektroplating

·Peralatan pengolahan air limbah

·Mesin pencelupan

·Peralatan penyulingan minyak dan kimia

Energi

·Tenaga angin

·Energi baru

Mengirimkan

· Derek dek

·Jangkar

· Penutup palka

·Lengan kemudi

·Mesin pengangkat dan peralatan cincin pengangkat

Manufaktur Mobil

·Cetakan stempel

·Struktur pengelasan

· Pengecatan dan pengeringan garis

· Sabuk konveyor logam

·Peralatan mesin

Industri berat

·Mesin pabrik pipa baja

·Pabrik ban dan kertas

·Pembangkit listrik

·Menghubungkan sakelar mesin injeksi cetakan

Konstruksi, Penambangan, Pemuatan

·Mixer, penggiling, penghancur

·Mesin konstruksi

·Peralatan pertambangan

·Bantalan batang penghubung

Jembatan dan Rel Angkat

· Bantalan jembatan

·Balok, jembatan, jembatan gantung

·Reaktor yang berhubungan dengan energi nuklir

·Generator uap

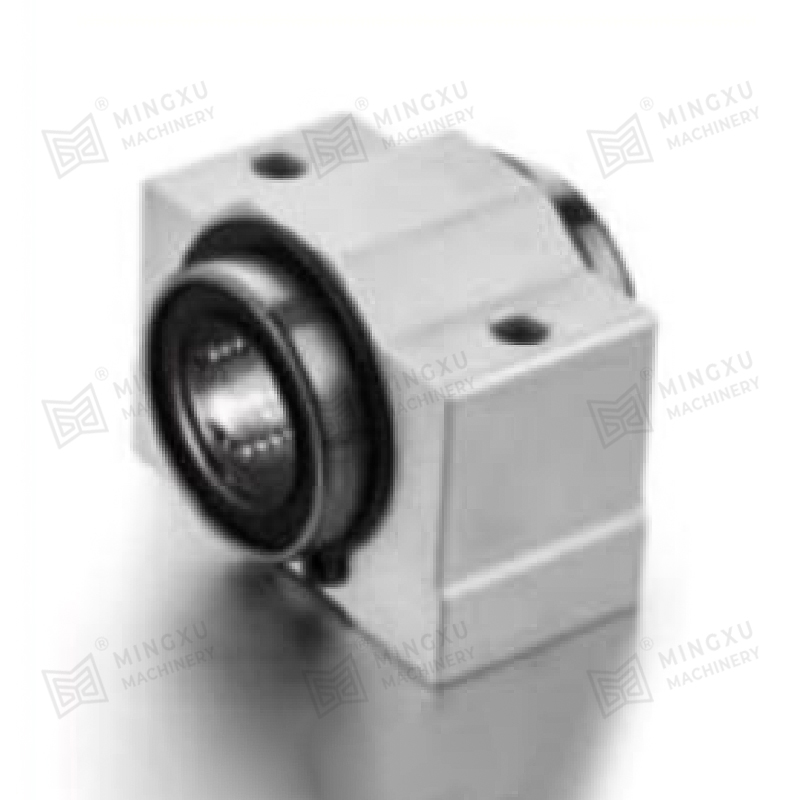

Sc… uu	Sc… luu	SC ... Suu

Standar		Peringkat beban dasar		Weignt (G)	Jenis panjang		Peringkat beban dasar		Weignt (G)	Jenis pendek
Model	Bantalan liner	Dinamis C n	Statis Co n	Weignt (G)	Model	Bantalan liner	Dinamis Cn	Statis Menipu	Weignt (G)	Model	Bantalan liner
Sc6uu	Lm6uu	206	265	34	一	- -	_	一	一	一	- -
Sc8uu	Lm8uu	274	392	56	Sc8luu	2XLm8uu	431	784	94	SC8SUU	LM8UU
SC10UU	LM10UU	372	549	90	Sc10luu	2XLM10UU	588	1.100	147	SC10SUU	LM10UU
SC12UU	LM12UU	510	784	112	Sc12luu	2XLM12UU	813	1.570	220	SC12SUU	LM12UU
SC13UU	LM13UU	510	784	123	Sc13luu	2XLM13UU	813	1.570	245	SC13SUU	LM13UU
SC16UU	LM16UU	774	1.180	189	Sc16luu	2XLM16UU	1.230	2.350	376	SC16SUU	LM16UU
SC20UU	LM20UU	882	1.370	237	Sc20luu	2XLM20UU	1.410	2.740	476	SC20SUU	LM20UU
SC25UU	LM25UU	980	1.570	555	SC25LUU	2XLM25UU	1.610	3.140	1.115	SC25SUU	LM25UU
SC30UU	LM30UU	1.570	2.740	685	SC30LUU	2XLM30UU	2.450	5.490	1.375	SC30SUU	LM30UU
SC35UU	LM35UU	1.670	3.140	1.100	SC35LUU	2XLM35UU	2.650	6.270	2.200	SC35SUU	LM35UU
SC40UU	LM40UU	2.160	4.020	1.600	Sc40luu	2XLM40UU	3.430	8.040	3.200	SC40SUU	LM40UU
SC50UU	LM50UU	3.820	7.940	3.350	SC50LUU	2XLM50UU	6.080	15.900	6.720	SC50SUU	LM50UU
SC60UU	LM60UU	4.700	10.000	4.720	Sc60luu	2XLM60UU	7.550	20.000	8.480	SC60SUU	LM60UU
SC80UU	LM80UU	7.350	16.000	8.100	Sc80luu	2XLM80UU	11.500	32.000	15.100	SC80SUU	LM80UU

Peringkat beban dasar		Berat (G)	Dimensi (mm)
Peringkat beban dasar			Diameter poros mm	Dimensi Nominal (MM)										SC ··· UU		SC ··· LUU		SC ··· SuU
Dinamis c n	Co n statis		Diameter poros mm	H	D	W	H	G	A	J	E	S1 × i	S2	K	L	Kφ	Lφ	Ls
一	- -	一	Φ6	9	15	30	18	15	6	20	5	M4 × 8	Φ3.4	15	25	- -	一	一
260	400	36	Φ8	11	17	34	22	18	6	24	5	M4 × 8	Φ3.4	18	30	42	58	15.4
370	540	63	Φ10	13	20	40	26	21	8	28	6	M5 × 12	Φ4.3	21	35	46	68	19.5
410	590	74	Φ12	15	21	42	28	24	8	30.5	5.75	M5 × 12	Φ4.3	26	36	50	70	20.5
500	770	85	Φ13	15	22	44	30	24.5	8	33	5.5	M5 × 12	Φ4.3	26	39	50	75	20.5
770	1.170	132	Φ16	19	25	50	38.5	32.5	9	36	7	M5 × 12	Φ4.3	34	44	60	85	23.5
860	1.370	170	Φ20	21	27	54	41	35	11	40	7	M6 × 12	Φ5.2	40	50	70	96	27.4
980	1.560	405	Φ25	26	38	76	51.5	42	12	54	11	M8 × 18	Φ7.0	50	67	100	130	37.4
1.560	2.740	495	Φ30	30	39	78	59.5	49	15	58	10	M8 × 18	Φ7.0	58	72	110	140	40.9
1.660	3.130	790	Φ35	34	45	90	68	54	18	70	10	M8 × 18	Φ7.0	60	80	120	155	45.4
2.150	4.010	1.220	Φ40	40	51	102	78	62	20	80	11	M10 × 25	Φ8.7	60	90	140	175	56.4
3.820	7.930	2.300	Φ50	52	61	122	102	80	25	100	11	M10 × 25	Φ8.7	80	110	160	215	68.9
4.700	10.000	3.530	Φ60	58	66	132	114	94	30	108	12	M12 × 25	Φ10.7	90	122	180	240	78.8
7.350	16.000	7.020	Φ80	75	81	162	148	125	35	138	12	M12 × 30	Φ10.7	120	155	230	303	97.3

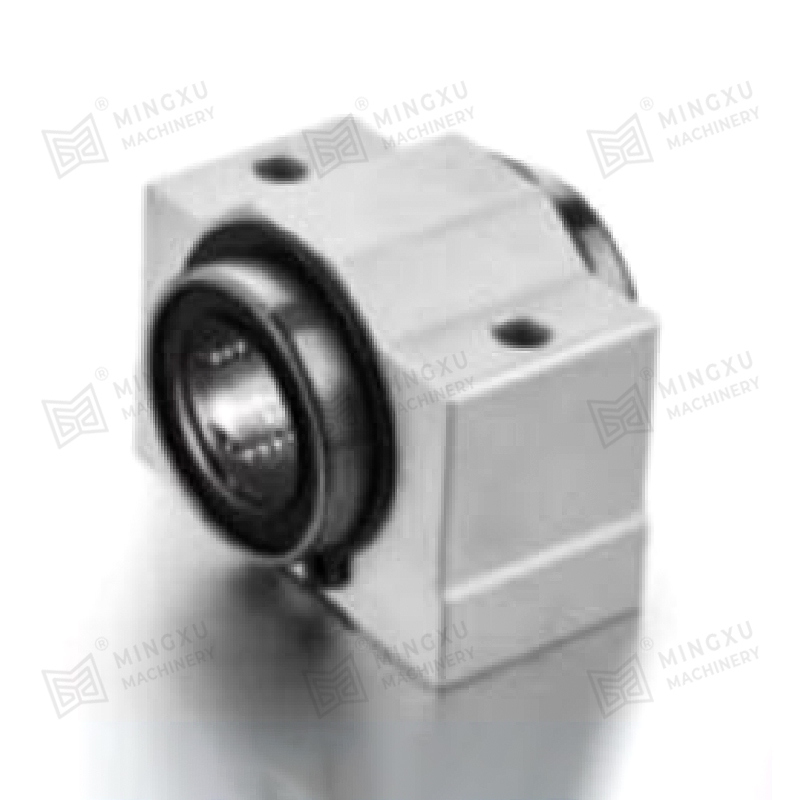

Sce ··· uu	SCE ··· LUU	SCE ··· Suu

Standar		Peringkat beban dasar		Weignt (G)	Jenis panjang		Peringkat beban dasar		Weignt (G)	Jenis pendek
Model	Bantalan liner	Dinamis C n	Statis Menipu	Weignt (G)	Model	Bantalan liner	Dinamis Cn	Statis Menipu	Weignt (G)	Model	Bantalan liner
Sce8uu	Lme8uu	260	400	60	Sce8luu	2xlme8uu	410	800	98	SCE8SUU	Lme8uu
SCE12UU	LME12UU	410	590	118	Sce12luu	2xlme12uu	650	1.180	232	SCE12SUU	LME12UU
SCE16UU	LME16UU	770	1.170	180	Sce16luu	2xlme16uu	1.230	2.340	360	SCE16SUU	LME16UU
Sce20uu	LME20UU	860	1.370	245	Sce20luu	2xlme20uu	1.370	2.740	490	SCE20SUU	LME20UU
SCE25UU	LME25UU	980	1.560	550	Sce25luu	2XLME25UU	1.560	3.120	1.100	SCE25SUU	LME25UU
SCE30UU	LME30UU	1.560	2.740	760	Sce30luu	2xlme30UU	2.490	5.480	1.525	SCE30SUU	LME30UU
SCE40UU	LME40UU	2.150	4.010	1.700	Sce40luu	2XLME40UU	3.440	8.020	3.400	SCE40SUU	LME40UU
SCE50UU	LME50UU	3.820	7.930	2.950	Sce50luu	2XLME50UU	6.110	15.860	5.920	SCE50SUU	LME50UU
SCE60UU	LME60UU	4.700	9.800	5.330	Sce60luu	2XLME60UU	7.550	20.000	9.760	SCE60SUU	LME60UU

Peringkat beban dasar		Berat (G)	Dimensi (mm)
Peringkat beban dasar			Diameter poros	Dimensi Nominal (MM)										Sce ··· uu		SCE ··· LUU		SCE ··· Suu
Dinamis C n	Statis Co n		Diameter poros	H	D	W	H	G	A	J	E	S1 × i	S2	K	L	Kφ	Lφ	Ls
260	400	40	Φ8	11	17	34	22	18	6	24	5	M4 × 8	Φ3.4	18	30	42	58	14.4
410	590	82	Φ2	15	22	44	30	24.5	8	33	5.5	M5 × 12	Φ4.3	26	39	64	77	20.3
770	1.170	122	Φ16	19	25	50	38.5	32.5	9	36	7	M5 × 12	Φ4.3	34	44	79	89	22.3
860	1.370	176	Φ20	21	27	54	41	35	11	40	7	M6 × 12	Φ5.2	40	53	90	106	28.3
980	1.560	400	Φ25	26	38	76	51.5	42	12	54	11	M8 × 18	Φ7	50	67	119	136	40.4
1.560	2.740	570	Φ30	30	39	78	59.5	49	15	58	10	M8 × 18	Φ7	58	76	132	154	48.4
2.150	4.010	1.320	Φ40	40	51	102	78	62	20	80	11	M10 × 25	Φ8.7	60	90	150	180	56.4
3.820	7.930	1.900	Φ50	52	61	122	102	80	25	100	11	M10 × 25	Φ8.7	80	110	200	230	72.3
4.700	9.800	4.230	Φ60	58	66	132	114	94	30	108	12	M12 × 25	Φ10.7	100	137	220	270	95.5

Komposisi dan Sifat Bahan
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Kepadatan	8.0	8.9	7.8	8.9	8.0
Kekerasan HB	>210	>70	>150	>95	>250
Kekuatan Tarik N/mm²	>750	>200	>600	>260	>800
Kekuatan Hasil N/mm²	>450	>90	>260	>150	>450
Pemanjangan%	>12	>15	>10	>৪	>800
Koefisien Ekspansi Linier 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Batasi Suhu ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Maks. Muat N/mm²	100	60	50	70	120
Maks. Kecepatan (Kering) m/mnt	15	10	20	10	15
Maks.PV N/mm²*m/mnt	200	60	60	80	200
Kompresi Deformasi Permanen 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Permintaan besar dengan bahan khusus tersedia.

Pertukaran Bahan Dasar
Kode Bahan	Merek Cina GB1176-87	Internasional ISO 1338	Jerman KERIUHAN	Jepang JIS	Amerika ASTM (UNS)	Inggris BS	Italia JM	Ketentuan yang berlaku
Perunggu Pengecoran JDB	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 Bab 86300	HTB2	JM18-1	Beban tinggi, kecepatan rendah Biasa digunakan
JDB-1Perunggu	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 SM6	B30-92 Bab 83600	LG2	JM7-15	Beban sedang, kecepatan rendah Biasa digunakan
JDB-2Perunggu	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 Bab 95500	AB2	JM3-15	Beban sedang, kecepatan sedang, Biasa digunakan
JDB-3Perunggu	ZCuSn12		G-CuSn12	CAC503B	B30-92 Bab 90800	PB2	JM1-15	Beban sedang, kecepatan rendah, Biasa digunakan
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 Bab 86300	HTB2	JM18-1	Pada beban tinggi, kecepatan rendah, beban tinggi digunakan

Pelumas Padat
Pelumas	Fitur	Aplikasi khas
SL1 Tambahkan grafit	Ketahanan yang sangat baik terhadap bahan kimia serangan dan gesekan rendah, batas Temp 400 ℃	Cocok untuk mesin umum dan di bawah atmosfer
SL4 PTFE menambahkan	Gesekan terendah dan Pelumasan air yang baik, Batas suhu 300℃	Kapal, turbin hidrolik, turbin gas, dll.
