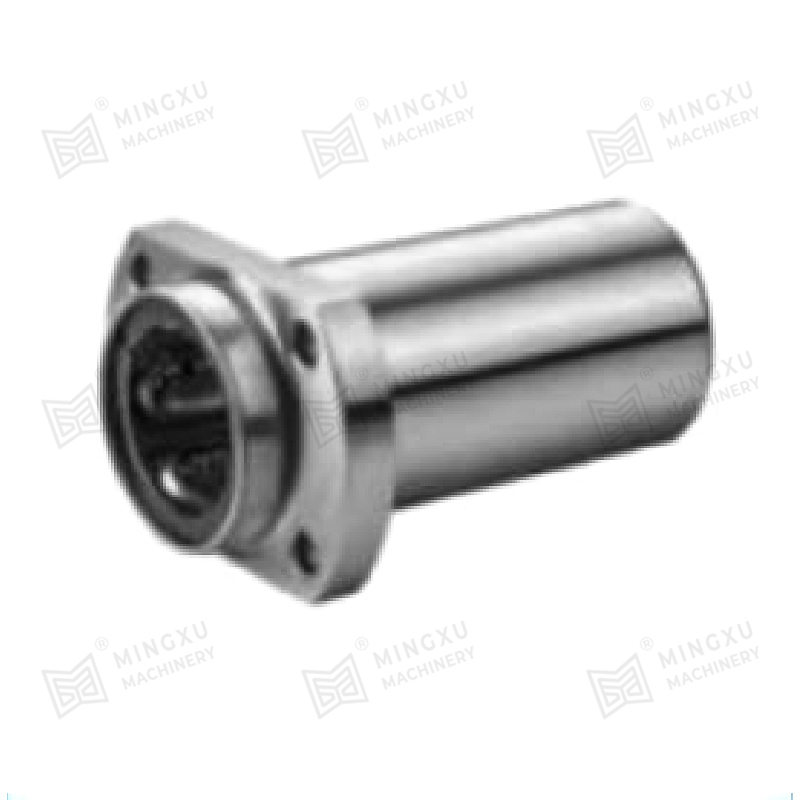

LMFP…L/LMKP…L/LMHP…L bantalan gerak linier bergelang pilot posisi lebar ganda

Produk ini adalah versi lanjutan dari bantalan gerak linier bergelang pilot. Panjangnya yang lebih panjang memungkinkan bantalan linier memiliki area penyangga yang lebih besar dan kapasitas menahan beban yang lebih kuat, serta dapat menopang benda kerja besar secara stabil dan meja kerja atau perosotan peralatan mesin yang bergerak dengan kecepatan tinggi.

Dapatkan Penawaran

PREV：LMFM…L/LMKM…L/LMHM…L bantalan gerak linier berflensa tengah lebar ganda NEXT：Bantalan gerak linier bergelang pilot LMFP/LMKP/LMHP

perkenalan produk
Parameter
Deskripsi Bahan
Hubungi kami

Fitur Produk

1 Dapat bekerja untuk waktu yang lama dalam kondisi bebas minyak.

2 Lebih cocok untuk kondisi kerja kecepatan rendah dan beban berat, dengan ketahanan aus yang baik dan gesekan yang sangat rendah.

3 Cocok untuk situasi dimana lapisan oli sulit terbentuk, seperti bolak-balik, berputar dan gerakan intermiten.

4 Tahan terhadap korosi dan oksidasi.

5 Bebas perawatan dan masa pakai yang lama.

Mengapa Memilih Bantalan Tanpa Minyak

Mengurangi biaya Manufaktur

Tidak diperlukan perangkat suplai oli, lubang injeksi oli, atau oli pemrosesan alur, yang dapat sangat menghemat biaya produksi.

Mengurangi Biaya Operasional

Ini sangat mengurangi penggunaan minyak pelumas, mengurangi pemeliharaan peralatan, dan menghindari bahaya tersembunyi yang disebabkan oleh pasokan minyak yang tidak mencukupi, sehingga secara efektif mengurangi biaya operasional.

Mempersingkat Waktu Desain

Desain bebas minyak menyederhanakan struktur produk dan secara efektif menghemat waktu desain. Kami profesional Pemasok ODM dari LMFP…L/LMKP…L/LMHP…L bantalan gerak linier bergelang pilot posisi lebar ganda

Kondusif Terhadap Perlindungan Lingkungan

Tidak diperlukan daur ulang limbah minyak, yang juga bermanfaat bagi perlindungan lingkungan.

Bidang Aplikasi

Suhu tinggi

·Pabrik baja

·Tungku peleburan

·Peralatan pengeringan

·Oven pemanggang

· Pengontrol panas

Tahan air

·Gerbang bendungan

·Pompa air

·Struktur saklar fluida

·Struktur lepas pantai

·Peralatan mesin dermaga dan lumpur

Industri kimia

·Pabrik kimia

·Peralatan elektroplating

·Peralatan pengolahan air limbah

·Mesin pencelupan

·Peralatan penyulingan minyak dan kimia

Energi

·Tenaga angin

·Energi baru

Mengirimkan

· Derek dek

·Jangkar

· Penutup palka

·Lengan kemudi

·Mesin pengangkat dan peralatan cincin pengangkat

Manufaktur Mobil

·Cetakan stempel

·Struktur pengelasan

· Pengecatan dan pengeringan garis

· Sabuk konveyor logam

·Peralatan mesin

Industri berat

·Mesin pabrik pipa baja

·Pabrik ban dan kertas

·Pembangkit listrik

·Menghubungkan sakelar mesin injeksi cetakan

Konstruksi, Penambangan, Pemuatan

·Mixer, penggiling, penghancur

·Mesin konstruksi

·Peralatan pertambangan

·Bantalan batang penghubung

Jembatan dan Rel Angkat

· Bantalan jembatan

·Balok, jembatan, jembatan gantung

·Reaktor yang berhubungan dengan energi nuklir

·Generator uap

Jenis	Contoh pemasangan	Tipe flensa	Panjang
Tipe Bergelang Standar		LMF	Lajang
		LMK	Lajang
		LMH	Lajang
Tipe Bergelang Lebar Ganda		LMF…L	Dobel
		LMK…L	Dobel
		LMH…L	Dobel
Tipe Bergelang Pilot		LMFP	Lajang
		LMKP	Lajang
		LMHP	Lajang
Tipe Flensa Pilot Posisi Lebar Ganda		LMFP…L	Dobel
		LMKP…L	Dobel
		LMHP…L	Dobel
Tipe Flensa Lebar Ganda Tengah		LMFM…L	Dobel
		LMKM…L	Dobel
		LMHM…L	Dobel
Bantalan Pukulan Bergelang		LBHR LBHRW	Lajang
		LBHS LBHSW	Lajang
		LBHC LBHCW	Lajang

LMF(K)P···LUU (Penahan resin)

Tipe ini merupakan rangkaian dimensi meTrik yang banyak digunakan di Asia dan negara lain.

Semua model dapaT dibuaT dengan berlapis nikel sesuai dengan kebuTuhan pelanggan, dengan fungsi Tahan karat.


LMFP···LUU	LMKP···LUU

Nominal batang diameter mm	LMFP···LUU	Berat (G)	LMKP···LUU	Berat (G)	Dimensi utama dan toleransi
					dr		D		L
					mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	LMFP6LUU	31	LMKP6LUU	25	6	0 -10	12	0 -13	35	±300
8	LMFP8LUU	51	LMKP8LUU	43	8		15		45
10	LMFP10LUU	98	LMKP10LUU	78	10		19		55
12	LMFP12LUU	110	LMKP12LUU	90	12		21	0 -16	57	0 -300
13	LMFP13LUU	130	LMKP13LUU	108	13		23		61
16	LMFP16LUU	190	LMKP16LUU	165	16		28		70
20	LMFP20LUU	260	LMKP20LUU	225	20	0 -12	32	0 -19	80
25	LMFP25LUU	540	LMKP25LUU	500	25		40		112	0 -400
30	LMFP30LUU	680	LMKP30LUU	590	30		45		123
35	LMFP35LUU	1.020	LMKP35LUU	930	35	0 -15	52	0 -22	135
40	LMFP40LUU	1.570	LMKP40LUU	1.380	40		60		151
50	LMFP50LUU	3.600	LMKP50LUU	3.400	50		80		192
60	LMFP60LUU	4.500	LMKP60LUU	4.060	60	0 -20	90	0 -25	209

Dimensi utama dan toleransi								Eksentrisitas μm	Kuadrat μm	Peringkat beban dasar
Flens										Peringkat beban dasar
SAYA mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamis C N	Statis bersama N
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1.100
6	42	32	6	32	4.5	7.5	4.1			813	1.570
6	43	34	6	33	4.5	7.5	4.1			813	1.570
6	48	37	6	38	4.5	7.5	4.1			1.230	2.350
8	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
8	62	50	8	51	5.5	9	5.1			1.560	3.140
10	74	58	10	60	6.6	11	6.1			2.490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
13	96	75	13	78	9	14	8.1			3.430	8.040
13	116	92	13	98	9	14	8.1			6.080	15.900
18	134	106	18	112	11	17	11.1	30	30	7.550	20.000

LMF(K)P···LGA (Penahan Tahan Suhu Tinggi)

Tipe ini merupakan rangkaian dimensi metrik yang banyak digunakan di Asia dan negara lain.

Semua model dapat dibuat dengan berlapis nikel sesuai dengan kebutuhan pelanggan, dengan fungsi tahan karat.


LMFP···LGA		LMKP···LGA

Nominal batang diameter mm	LMFP···LGA	Berat (G)	LMKP···LGA	Berat (G)	Dimensi utama dan toleransi
					dr		D		L
					mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	LMFP6LGA	33.6	LMKP6LGA	27.6	6	0 -10	12	0 -10	35	±300
8	LMFP8LGA	55.6	LMKP8LGA	47.6	8		15		45
10	LMFP10LGA	103	LMKP10LGA	83	10		19		55
12	LMFP12LGA	120.4	LMKP12LGA	100.4	12		21	0 -16	57	0 -300
13	LMFP13LGA	144	LMKP13LGA	122	13		23		61
16	LMFP16LGA	224	LMKP16LGA	199	16		28		70
20	LMFP20LGA	310	LMKP20LGA	275	20	0 -12	32	0 -19	80
25	LMFP25LGA	664	LMKP25LGA	624	25		40		112	0 -400
30	LMFP30LGA	832	LMKP30LGA	742	30		45		123
35	LMFP35LGA	1.218	LMKP35LGA	1.128	35	0 -15	52	0 -22	135
40	LMFP40LGA	1.860	LMKP40LGA	1.670	40		60		151
50	LMFP50LGA	3.600	LMKP50LGA	3.400	50		80		192
60	LMFP60LGA	4.500	LMKP60LGA	4.060	60	-Jadi	90	-25	209

Dimensi utama dan toleransi								Eksentrisitas μm	Kuadrat μm	Peringkat beban dasar
Flens										Peringkat beban dasar
SAYA mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamis C N	Statis bersama N
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1.100
6	42	32	6	32	4.5	7.5	4.1			813	1.570
6	43	34	6	33	4.5	7.5	4.1			813	1.570
6	48	37	6	38	4.5	7.5	4.1			1.230	2.350
8	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
8	62	50	8	51	5.5	9	5.1			1.560	3.140
10	74	58	10	60	6.6	11	6.1			2.490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
13	96	75	13	78	9	14	8.1			3.430	8.040
13	116	92	13	98	9	14	8.1			6.080	15.900
18	134	106	18	112	11	17	11.1	30	30	7.550	20.000

LMHP··· Penahan resin LUU)

Tipe ini merupakan rangkaian dimensi metrik yang banyak digunakan di Asia dan negara lain.

Semua model dapat dibuat dengan berlapis nikel sesuai dengan kebutuhan pelanggan, dengan fungsi tahan karat.

Nominal batang diameter mm	LMHP···LUU	Berat (G)	Dimensi utama dan toleransi
			dr		D		L
			mm	Toleransi mm μm	mm	Toleransi μm	mm	Toleransi μm
6	LMHP6LUU	28	6	0 -10	12	0 -13	35	±300
8	LMHP8LUU	47	8		15	0 -13	45
10	LMHP10LUU	90	10		19	0 -16	55
12	LMHP12LUU	102	12		21		57	0 -300
13	LMHP13LUU	123	13		23		61
16	LMHP16LUU	182	16		28		70
20	LMHP20LUU	247	20	0 -12	32	0 -19	80
25	LMHP25LUU	525	25		40		112	0 -400
30	LMHP30LUU	645	30		45		123
35	LMHP35LUU	950	35	0 -15	52	0 -22	135
40	LMHP40LUU	1.450	40	0 -15	60	0 -22	151
50	LMHP50LUU	3.437	50		80		192

Dimensi utama dan toleransi									Eksentrisitas μm	Kuadrat μm	Peringkat beban dasar
Flens											Peringkat beban dasar
SAYA mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamis C N	Statis bersama N
5	28	18	5	20	—	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	—	4.5	7.5	4.1			588	1.100
6	42	27	6	32	一	4.5	7.5	4.1			813	1.570
6	43	29	6	33	一	4.5	7.5	4.1			813	1.570
6	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
8	54	38	8	36	24	5.5	9	5.1	20	20	1.400	2.740
8	62	46	8	40	32	5.5	9	5.1			1.560	3.140
10	74	51	10	49	35	6.6	11	6.1			2.490	5.490
10	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
13	96	66	13	64	45	9	14	8.1	25	25	3.430	8.040
13	116	86	13	80	56	9	14	8.1			6.080	15.900

LMHP···LGA (Penahan Tahan Suhu Tinggi)

Tipe ini merupakan rangkaian dimensi metrik yang banyak digunakan di Asia dan negara lain.

Semua model dapat dibuat dengan berlapis nikel sesuai dengan kebutuhan pelanggan, dengan fungsi tahan karat.


LMHP···LGA

Nominal batang diameter mm	LMHP···LGA	Berat (G)	Dimensi utama dan toleransi
			dr		D		L
			mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	LMHP6LGA	30.6	6	0 -10	12	0 -13	35	±300
8	LMHP8LGA	51.6	8		15		45
10	LMHP10LGA	95	10		19		55
12	LMHP12LGA	112.4	12		21	0 -16	57	0 -300
13	LMHP13LGA	137	13		23		61
16	LMHP16LGA	216	16		28		70
20	LMHP20LGA	297	20	0 -12	32	0 -19	80
25	LMHP25LGA	649	25		40		112	0 -400
30	LMHP30LGA	797	30		45		123
35	LMHP35LGA	1.148	35	0 -15	52	0 -22	135
40	LMHP40LGA	1.740	40		60		151
50	LMHP50LGA	3.437	50		80		192

Dimensi utama dan toleransi									Eksentrisitas μm	Kuadrat μm	Peringkat beban dasar
Flens											Peringkat beban dasar
SAYA mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			C N Dinamis	Statis bersama N
5	28	18	5	20	—	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	—	4.5	7.5	4.1			588	1.100
6	42	27	6	32	一	4.5	7.5	4.1			813	1.570
6	43	29	6	33	一	4.5	7.5	4.1			813	1.570
6	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
8	54	38	8	36	24	5.5	9	5.1	20	20	1.400	2.740
8	62	46	8	40	32	5.5	9	5.1			1.560	3.140
10	74	51	10	49	35	6.6	11	6.1			2.490	5.490
10	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
13	96	66	13	64	45	9	14	8.1	25	25	3.430	8.040
13	116	86	13	80	56	9	14	8.1			6.080	15.900

LMF(K)M···LUU (Penahan resin)

Tipe ini merupakan rangkaian dimensi metrik yang banyak digunakan di Asia dan negara lain.

Semua model dapat dibuat dengan berlapis nikel sesuai dengan kebutuhan pelanggan, dengan fungsi tahan karat.


LMFM···LUU	LMKM···LUU

Nominal batang diameter mm	LMFM ···LUU	Berat (G)	LMKM···LUU	Berat (G)	Dimensi utama dan toleransi
					dr		D		L
					mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	LMFM6LUU	31	LMKM6LUU	25	6	0 -10	12	0 -13	35	±300
8	LMFM8LUU	51	LMKM8LUU	43	8		15		45
10	LMFM10LUU	98	LMKM10LUU	78	10		19		55
12	LMFM12LUU	110	LMKM12LUU	90	12		21	0 -16	57	0 -300
13	LMFM13LUU	130	LMKM13LUU	108	13		23		61
16	LMFM16LUU	190	LMKM16LUU	165	16		28		70
20	LMFM20LUU	260	LMKM20LUU	225	20	0 -12	32	0 -19	80
25	LMFM25LUU	540	LMKM25LUU	500	25		40		112	0 -400
30	LMFM30LUU	680	LMKM30LUU	590	30		45		123
35	LMFM35LUU	1.020	LMKM35LUU	930	35	0 -15	52	0 -22	135
40	LMFM40LUU	1.570	LMKM40LUU	1.380	40	0 -15	60		151
50	LMFM50LUU	3.600	LMKM50LUU	3.400	50	0 -20	80		192
60	LMFM60LUU	4.500	LMKM60LUU	4.060	60	0 -20	90	0 -25	209

Dimensi utama dan toleransi								Eksentrisitas μm	Kuadrat μm	Peringkat beban dasar
Flens										Peringkat beban dasar
SAYA mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamis C N	Statis Co N
15	28	22	5	20	3.5	6	3.1	15	15	323	529
20	32	25	5	24	3.5	6	3.1			431	781
24.5	40	30	6	29	4.5	7.5	4.1			588	1.100
25.5	42	32	6	32	4.5	7.5	4.1			813	1.570
27.5	43	34	6	33	4.5	7.5	4.1			813	1.570
32	48	37	6	38	4.5	7.5	4.1			1.230	2.350
36	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
52	62	50	8	51	5.5	9	5.1			1.560	3.140
56.5	74	58	10	60	6.6	11	6.1			2.490	5.490
62.5	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
69	96	75	13	78	9	14	8.1			3.430	8.040
89.5	116	92	13	98	9	14	8.1			6.080	15.900
95.5	134	106	18	112	11	17	11.1	30	30	7.550	20.000

Komposisi dan Sifat Bahan
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Kepadatan	8.0	8.9	7.8	8.9	8.0
Kekerasan HB	>210	>70	>150	>95	>250
Kekuatan Tarik N/mm²	>750	>200	>600	>260	>800
Kekuatan Hasil N/mm²	>450	>90	>260	>150	>450
Pemanjangan%	>12	>15	>10	>৪	>800
Koefisien Ekspansi Linier 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Batasi Suhu ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Maks. Muat N/mm²	100	60	50	70	120
Maks. Kecepatan (Kering) m/mnt	15	10	20	10	15
Maks.PV N/mm²*m/mnt	200	60	60	80	200
Kompresi Deformasi Permanen 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Permintaan besar dengan bahan khusus tersedia.

Pertukaran Bahan Dasar
Kode Bahan	Merek Cina GB1176-87	Internasional ISO 1338	Jerman KERIUHAN	Jepang JIS	Amerika ASTM (UNS)	Inggris BS	Italia JM	Ketentuan yang berlaku
Perunggu Pengecoran JDB	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 Bab 86300	HTB2	JM18-1	Beban tinggi, kecepatan rendah Biasa digunakan
JDB-1Perunggu	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 SM6	B30-92 Bab 83600	LG2	JM7-15	Beban sedang, kecepatan rendah Biasa digunakan
JDB-2Perunggu	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 Bab 95500	AB2	JM3-15	Beban sedang, kecepatan sedang, Biasa digunakan
JDB-3Perunggu	ZCuSn12		G-CuSn12	CAC503B	B30-92 Bab 90800	PB2	JM1-15	Beban sedang, kecepatan rendah, Biasa digunakan
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 Bab 86300	HTB2	JM18-1	Pada beban tinggi, kecepatan rendah, beban tinggi digunakan

Pelumas Padat
Pelumas	Fitur	Aplikasi khas
SL1 Tambahkan grafit	Ketahanan yang sangat baik terhadap bahan kimia serangan dan gesekan rendah, batas Temp 400 ℃	Cocok untuk mesin umum dan di bawah atmosfer
SL4 PTFE menambahkan	Gesekan terendah dan Pelumasan air yang baik, Batas suhu 300℃	Kapal, turbin hidrolik, turbin gas, dll.

SUBMIT

Tentang kami

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. sebelumnya dikenal sebagai Pabrik Mesin Presisi Jiashan Mingxu, didirikan pada tahun 2011. Perusahaan ini berlokasi di pedalaman Zona Demonstrasi Pengembangan Terpadu Delta Sungai Yangtze, dengan lokasi dan transportasi yang nyaman. Dengan lebih dari sepuluh tahun pengalaman manufaktur dan penelitian dan pengembangan, perusahaan ini telah terlibat secara mendalam dalam pengembangan dan produksi bantalan pelumas padat, skateboard, slideways, dan slider. Pemasok ODM dan Perusahaan Bantalan Pelumas Mandiri Bertatahkan Grafit Flange Bushing Bahu JFB di Cina. Pembuatan produk mengadopsi peralatan otomasi modern, secara ketat menerapkan standar sistem manajemen mutu ISO2000, dan proses utama diproses oleh mesin CNC presisi tinggi. Produk utama perusahaan mencakup serangkaian produk seperti bantalan pelumas mandiri bertatahkan padat JDB, bantalan sinter baja-tembaga, bantalan pelumas mandiri SF-1, bantalan pelumas mandiri batas SF-2, dan bantalan tembaga FB090. Banyak digunakan dalam industri otomotif, mesin konstruksi, peralatan metalurgi, mesin pertambangan, cetakan injeksi, cetakan, tekstil, percetakan dan banyak bidang manufaktur mesin lainnya; Hingga saat ini, produk perusahaan telah tersebar di seluruh China dan diekspor ke banyak negara asing, serta sangat dikenal dan dicintai oleh pelanggan dalam dan luar negeri. Mingxu Machinery menganut prinsip layanan "layanan berkualitas tinggi yang berorientasi pada kualitas", dan berusaha keras untuk menyediakan produk dan layanan profesional kepada pelanggan. Pasokan Grosir Bantalan Pelumas Mandiri Bertatahkan Grafit Flange Bushing Bahu MXB-JFB. Perusahaan akan terus memperkenalkan talenta, meningkatkan mekanisme manajemen, integritas, pengembangan, inovasi, dan berupaya membangun merek kelas dunia.
