Bantalan gerak linier bergelang pilot LMFP/LMKP/LMHP

Bantalan gerak linier berflensa pilot terdiri dari roda geser, roller, roller jarum atau pelat geser, permukaan bola luar, dan flensa. Ciri-cirinya adalah: terdapat sudut tekanan dan sudut kontak tertentu di dalam bantalan, dapat menahan beban aksial yang besar, serta memiliki kekakuan yang tinggi dan akurasi putaran yang tinggi. Selain itu, dapat juga dipasang pada peralatan atau peralatan mesin melalui flensa. Sangat cocok untuk acara-acara yang perlu menahan beban aksial besar dan memiliki persyaratan akurasi putaran yang tinggi, seperti peralatan mesin, transportasi kereta api, dll.

Dapatkan Penawaran

PREV：LMFP…L/LMKP…L/LMHP…L bantalan gerak linier bergelang pilot posisi lebar ganda NEXT：LMF…L/LMK…L/LMH…L bantalan gerak linier berflensa lebar ganda

perkenalan produk
Parameter
Deskripsi Bahan
Hubungi kami

Fitur Produk

1 Dapat bekerja untuk waktu yang lama dalam kondisi bebas minyak.

2 Lebih cocok untuk kondisi kerja kecepatan rendah dan beban berat, dengan ketahanan aus yang baik dan gesekan yang sangat rendah.

3 Cocok untuk situasi dimana lapisan oli sulit terbentuk, seperti bolak-balik, berputar dan gerakan intermiten.

4 Tahan terhadap korosi dan oksidasi.

5 Bebas perawatan dan masa pakai yang lama.

Mengapa Memilih Bantalan Tanpa Minyak

Mengurangi biaya Manufaktur

Tidak diperlukan perangkat suplai oli, lubang injeksi oli, atau oli pemrosesan alur, yang dapat sangat menghemat biaya produksi.

Mengurangi Biaya Operasional

Ini sangat mengurangi penggunaan minyak pelumas, mengurangi pemeliharaan peralatan, dan menghindari bahaya tersembunyi yang disebabkan oleh pasokan minyak yang tidak mencukupi, sehingga secara efektif mengurangi biaya operasional.

Mempersingkat Waktu Desain

Desain bebas minyak menyederhanakan struktur produk dan secara efektif menghemat waktu desain. Kami profesional Pemasok ODM dari Bantalan gerak linier bergelang pilot LMFP/LMKP/LMHP

Kondusif Terhadap Perlindungan Lingkungan

Tidak diperlukan daur ulang limbah minyak, yang juga bermanfaat bagi perlindungan lingkungan.

Bidang Aplikasi

Suhu tinggi

·Pabrik baja

·Tungku peleburan

·Peralatan pengeringan

·Oven pemanggang

· Pengontrol panas

Tahan air

·Gerbang bendungan

·Pompa air

·Struktur saklar fluida

·Struktur lepas pantai

·Peralatan mesin dermaga dan lumpur

Industri kimia

·Pabrik kimia

·Peralatan elektroplating

·Peralatan pengolahan air limbah

·Mesin pencelupan

·Peralatan penyulingan minyak dan kimia

Energi

·Tenaga angin

·Energi baru

Mengirimkan

· Derek dek

·Jangkar

· Penutup palka

·Lengan kemudi

·Mesin pengangkat dan peralatan cincin pengangkat

Manufaktur Mobil

·Cetakan stempel

·Struktur pengelasan

· Pengecatan dan pengeringan garis

· Sabuk konveyor logam

·Peralatan mesin

Industri berat

·Mesin pabrik pipa baja

·Pabrik ban dan kertas

·Pembangkit listrik

·Menghubungkan sakelar mesin injeksi cetakan

Konstruksi, Penambangan, Pemuatan

·Mixer, penggiling, penghancur

·Mesin konstruksi

·Peralatan pertambangan

·Bantalan batang penghubung

Jembatan dan Rel Angkat

· Bantalan jembatan

·Balok, jembatan, jembatan gantung

·Reaktor yang berhubungan dengan energi nuklir

·Generator uap

Jenis	Contoh pemasangan	Tipe flensa	Panjang
Tipe Bergelang Standar		LMF	Lajang
		LMK	Lajang
		LMH	Lajang
Tipe Bergelang Lebar Ganda		LMF…L	Dobel
		LMK…L	Dobel
		LMH…L	Dobel
Tipe Bergelang Pilot		LMFP	Lajang
		LMKP	Lajang
		LMHP	Lajang
Tipe Flensa Pilot Posisi Lebar Ganda		LMFP…L	Dobel
		LMKP…L	Dobel
		LMHP…L	Dobel
Tipe Flensa Lebar Ganda Tengah		LMFM…L	Dobel
		LMKM…L	Dobel
		LMHM…L	Dobel
Bantalan Pukulan Bergelang		LBHR LBHRW	Lajang
		LBHS LBHSW	Lajang
		LBHC LBHCW	Lajang

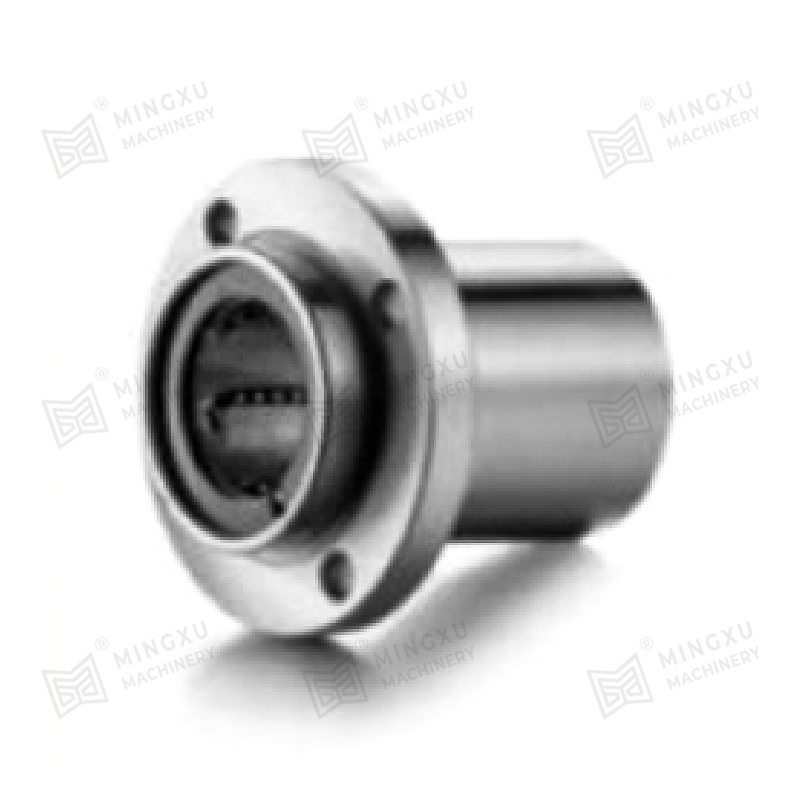

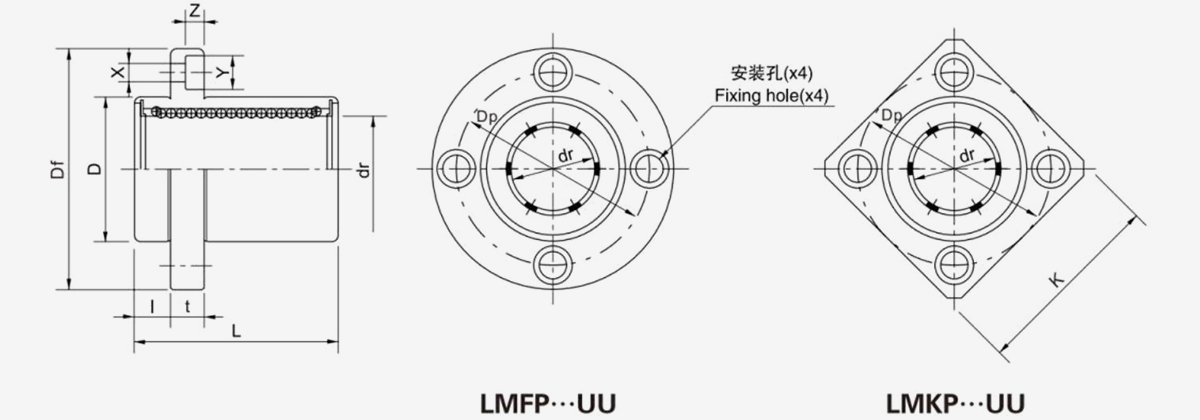

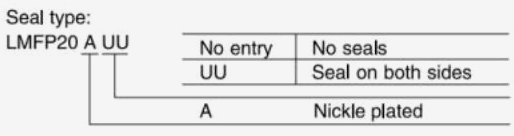

LMF(K)P···UU (Penahan resin)

Tipe ini merupakan dereT dimensi meTrik yang banyak digunakan di Asia dan
negara lain.

Semua model dapaT dibuaT dengan berlapis nikel sesuai dengan kebutuhan pelanggan, dengan fungsi tahan karat.

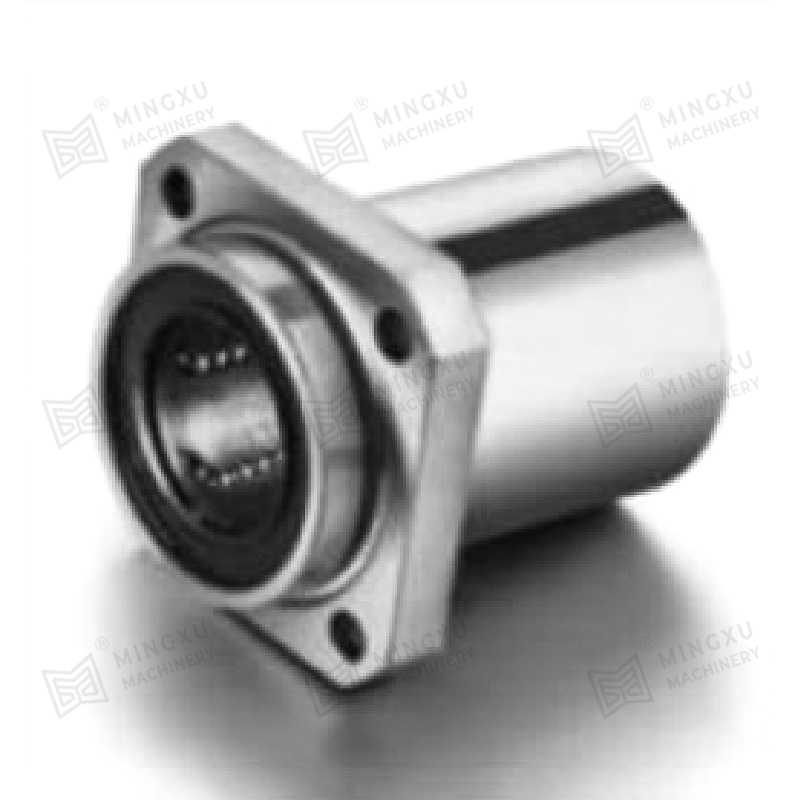

LMFP···UU	LMKP···UU

Nominal batang diameter mm	LMFP···UU	Berat (9)	LMKP···UU	Berat (G)	Dimensi utama dan toleransi
					dr		D		L
					mm	Toleransi m	mm	Toleransi μm	mm	Toleransi μm
6	LMFP6UU	24	LMKP6UU	18	6	0 -9	12	0 -13	19	±300
8	LMFP8UU	37	LMKP8UU	29	8		15		24
10	LMFP10UU	72	LMKP10UU	52	10		19		29
12	LMFP12UU	76	LMKP12UU	57	12		21	0 -16	30	0 -200
13	LMFP13UU	88	LMKP13UU	72	13		23		32
16	LMFP16UU	120	LMKP16UU	104	16		28		37
20	LMFP20UU	180	LMKP20UU	145	20	0 -10	32	0 -19	42
25	LMFP25UU	340	LMKP25UU	300	25		40		59	0 -300
30	LMFP30UU	470	LMKP30UU	375	30		45		64
35	LMFP35UU	650	LMKP35UU	560	35	0 -12	52	0 -22	70
40	LMFP40UU	1.060	LMKP40UU	880	40		60		80
50	LMFP50UU	2.200	LMKP50UU	2.000	50		80		100
60	LMFP60UU	3.000	LMKP60UU	2.560	60	0 -15	90	0 -25	110

Dimensi utama dan toleransi								Eksentrisitas μm	Kuadrat μm	Peringkat beban dasar
Flens										Peringkat beban dasar
SAYA mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamis C N	Statis bersama N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1.570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1.670	3.140
13	96	75	13	78	9	14	8.1			2.160	4.020
13	116	92	13	98	9	14	8.1			3.820	7.940
18	134	106	18	112	11	17	11.1	25	25	4.700	10.000

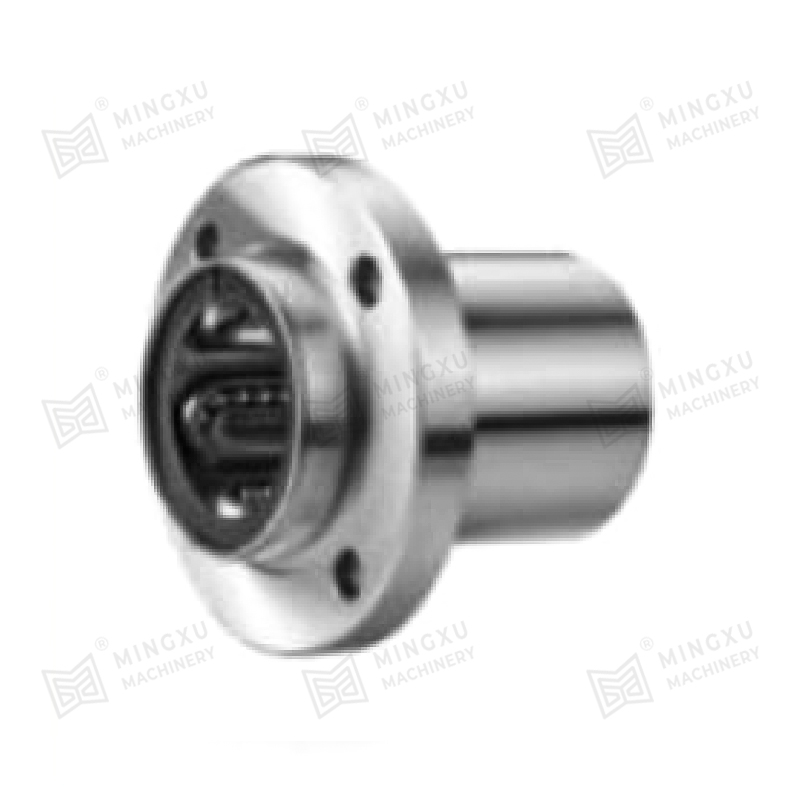

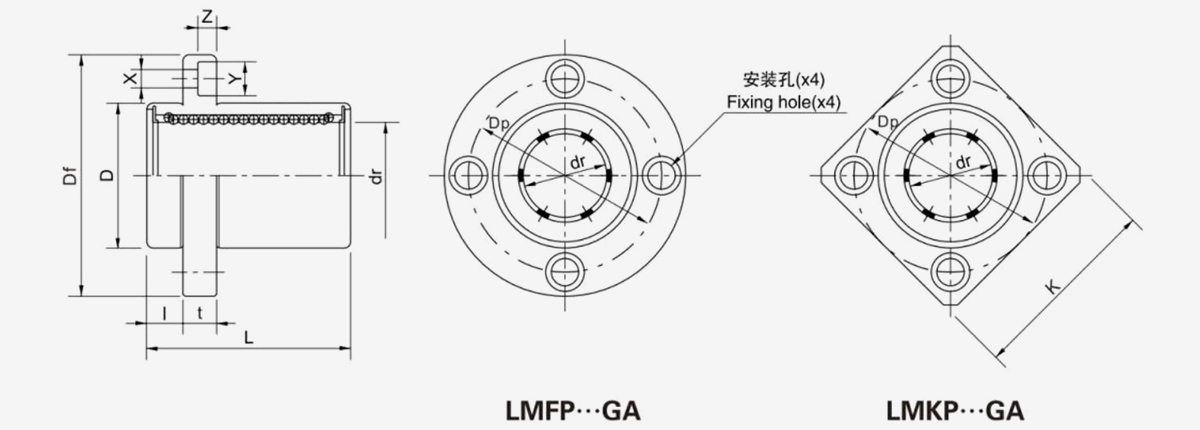

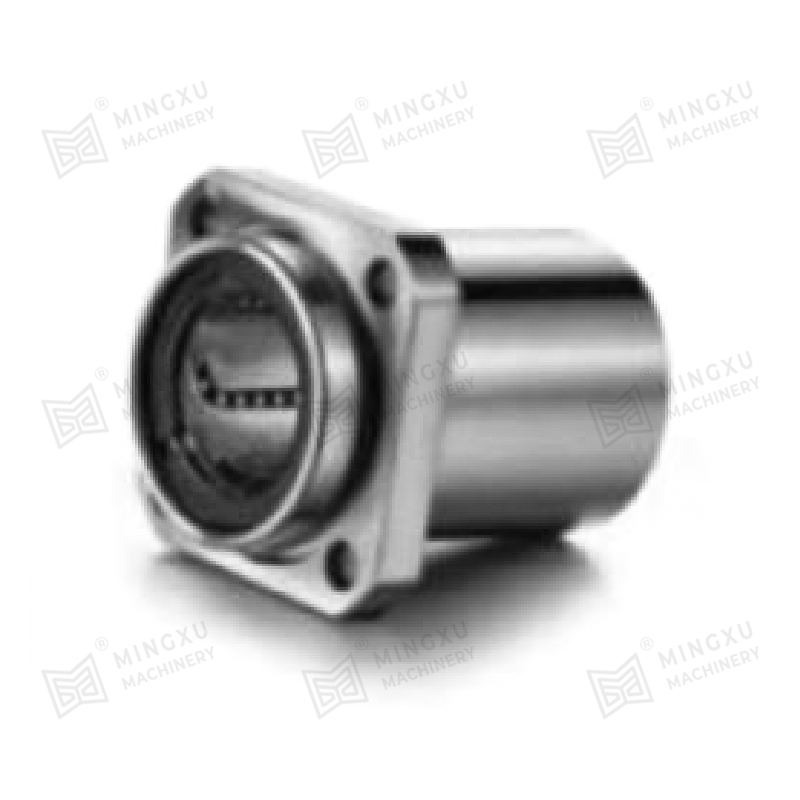

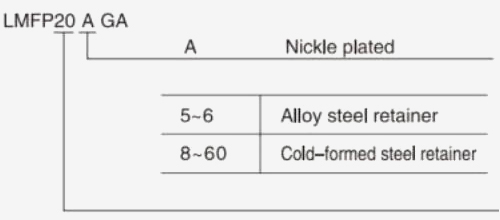

LMF(K)P···TSAYADAK (Penahan Tahan Suhu Tinggi)

Tipe ini merupakan rangkaian dimensi metrik yang banyak digunakan di Asia dan negara lain.

Semua model dapat dibuat dengan berlapis nikel sesuai dengan kebutuhan pelanggan, dengan fungsi tahan karat.

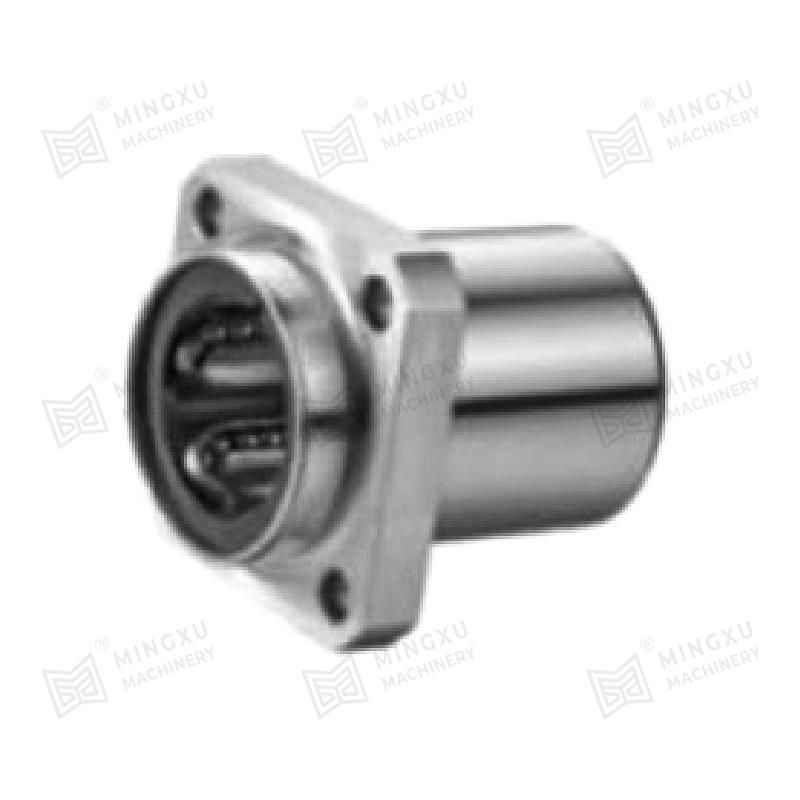

LMFP···GA		LMKP···GA

Nominal batang diameter mm	LMFP···GA	Berat (G)	LMKP···GA	Berat (G)	Dimensi utama dan toleransi
					dr		D		L
					mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	LMFP6GA	25.3	LMKP6GA	19.3	6	0 -9	12	0 -13	19	±300
8	LMFP8GA	39.3	LMKP8GA	31.3	8		15		24
10	LMFP10GA	74.5	LMKP10GA	54.5	10		19		29
12	LMFP12GA	81.2	LMKP12GA	62.2	12		21	0 -16	30	0 -200
13	LMFP13GA	95	LMKP13GA	79	13		23		32
16	LMFP16GA	137	LMKP16GA	121	16		28		37
20	LMFP20GA	205	LMKP20GA	170	20	0 -10	32	0 -19	42
25	LMFP25GA	402	LMKP25GA	362	25		40		59	0 -300
30	LMFP30GA	546	LMKP30GA	451	30		45		64
35	LMFP35GA	789	LMKP35GA	659	35	0 -12	52	0 -22	70
40	LMFP40GA	1.205	LMKP40GA	1.025	40		60		80
50	LMFP50GA	2.200	LMKP50GA	2.000	50		80		100
60	LMFP60GA	3.000	LMKP60GA	2.560	60	0 -15	90	0 -25	110

Dimensi utama dan toleransi								Eksentrisitas μm	Kuadrat μm	Peringkat beban dasar
Flens										Peringkat beban dasar
SAYA mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamis C N	Statis bersama N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1.570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1.670	3.140
13	96	75	13	78	9	14	8.1			2.160	4.020
13	116	92	13	98	9	14	8.1			3.820	7.940
18	134	106	18	112	11	17	11.1	25	25	4.700	10.000

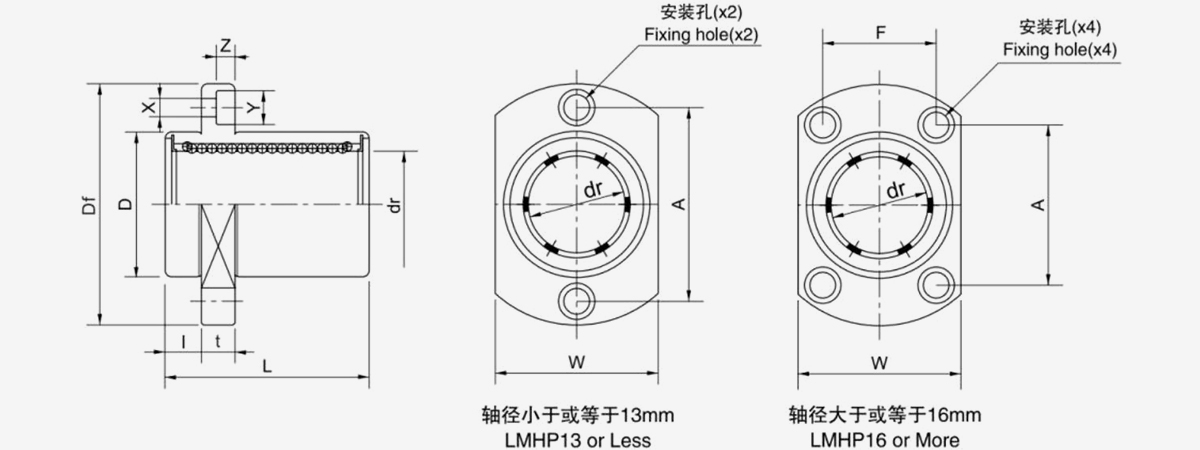

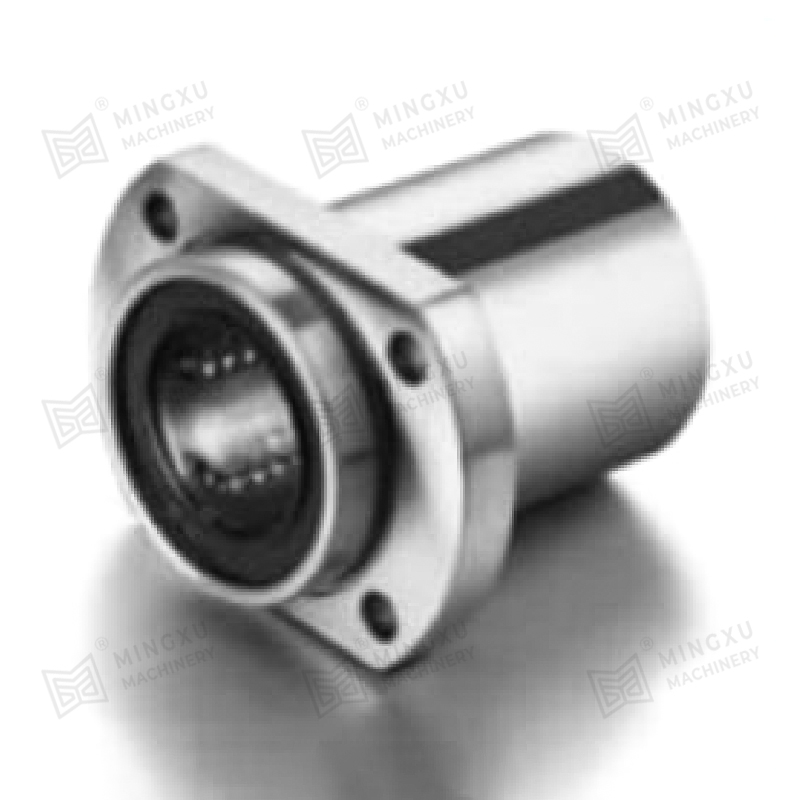

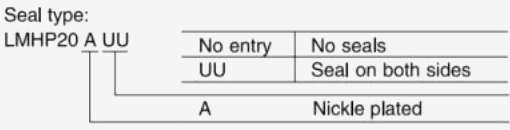

LMHP···UU (Penahan resin)

Tipe ini merupakan rangkaian dimensi metrik yang banyak digunakan di Asia dan negara lain.

Semua model dapat dibuat dengan berlapis nikel sesuai dengan kebutuhan pelanggan, dengan fungsi tahan karat.

Nominal batang diameter mm	LMHP···UU	Berat (G)	Dimensi utama dan toleransi
			dr		D		L
			mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	LMHP6UU	21	6	0 -9	12	0 -13	19	±300
8	LMHP8UU	33	8		15		24
10	LMHP10UU	64	10		19		29
12	LMHP12UU	68	12		21	0 -16	30	0 -200
13	LMHP13UU	81	13		23		32
16	LMHP16UU	112	16		28		37
20	LMHP20UU	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	LMHP30UU	388	30		45		64
35	LMHP35UU	580	35	0 -12	52	0 -22	70
40	LMHP40UU	920	40	0 -12	60	0 -22	80
50	LMHP50UU	2.037	50		80		100

Dimensi utama dan toleransi									Eksentrisitas μm	Kuadrat μm	Peringkat beban dasar
Flens											Peringkat beban dasar
SAYA mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamis CN	Statis Menipu
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1.180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1.370
8	62	46	8	40	32	5.5	9	5.1			980	1.570
10	74	51	10	49	35	6.6	11	6.1			1.570	2.740
10	82	58	10	55	38	6.6	11	6.1	20	20	1.670	3.140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4.020
13	116	86	13	80	56	9	14	8.1			3.820	7.940

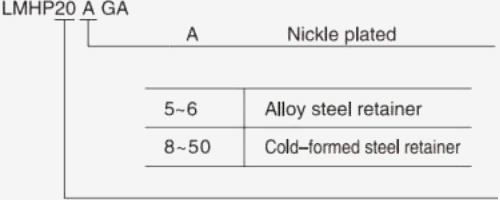

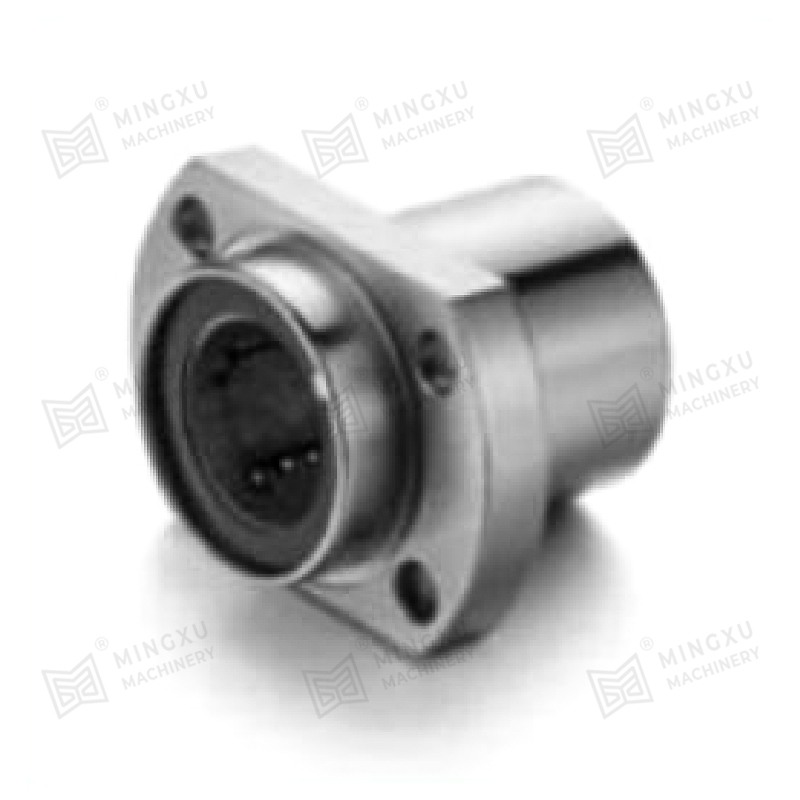

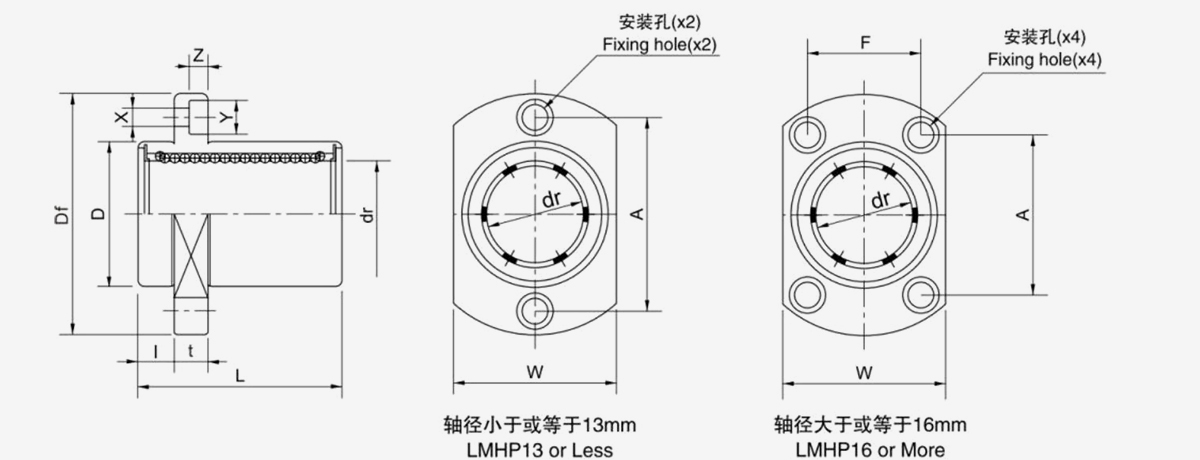

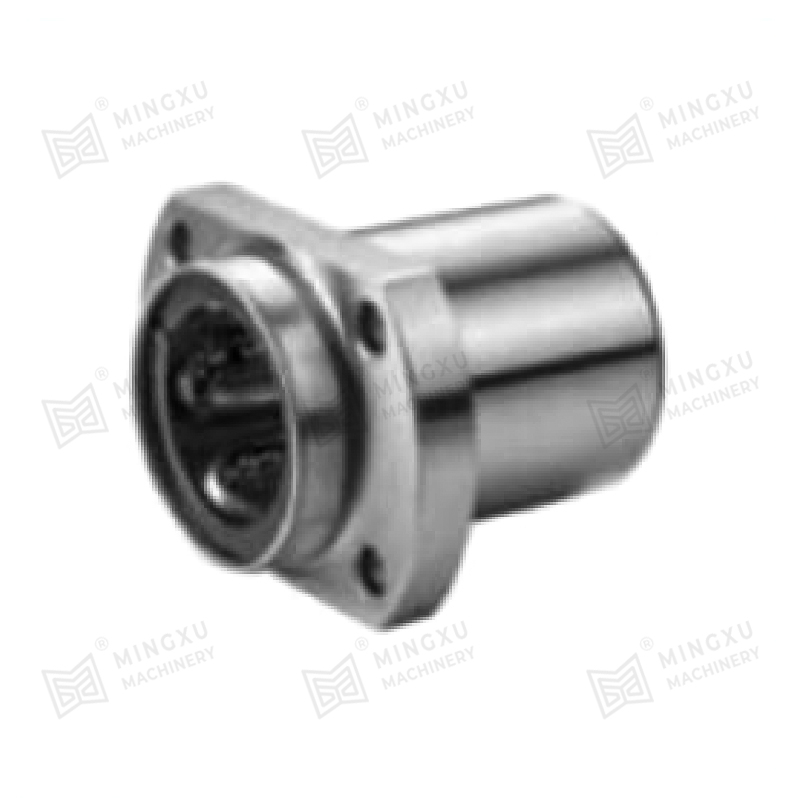

LMHP ··· GA (Penahan Tahan Suhu Tinggi)

Tipe ini merupakan rangkaian dimensi metrik yang banyak digunakan di Asia dan negara lain.

Semua model dapat dibuat dengan berlapis nikel sesuai dengan kebutuhan pelanggan, dengan fungsi tahan karat.


LMHP ··· GA

Nominal batang diameter mm	LMHP···GA	Berat (G)	Dimensi utama dan toleransi
			dr		D		L
			mm	Toleransi μm	mm	Toleransi μm	mm	Toleransi μm
6	LMHP6GA	22.3	6	0 -9	12	0 -13	19	±300
8	LMHP8GA	35.3	8		15	0 -13	24
10	LMHP10GA	65.5	10		19	0 -16	29
12	LMHP12GA	73.2	12		21		30	0 -200
13	LMHP13GA	88	13		23		32
16	LMHP16GA	129	16		28		37
20	LMHP20GA	192	20	0 -10	32	0 -19	42
25	LMHP25GA	387	25		40		59	0 -300
30	LMHP30GA	464	30		45		64
35	LMHP35GA	679	35	0 -12	52	0 -22	70
40	LMHP40GA	1.065	40	0 -12	60	0 -22	80
50	LMHP50GA	2.037	50		80		100

Dimensi utama dan toleransi									Eksentrisitas μm	persegi μm	Peringkat beban dasar
Flens											Peringkat beban dasar
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamis C N	Statis bersama N
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	—	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1.180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1.370
8	62	46	8	40	32	5.5	9	5.1			980	1.570
10	74	51	10	49	35	6.6	11	6.1			1.570	2.740
10	82	58	10	55	38	6.6	11	6.1	20	20	1.670	3.140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4.020
13	116	86	13	80	56	9	14	8.1			3.820	7,940

Komposisi dan Sifat Bahan
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Kepadatan	8.0	8.9	7.8	8.9	8.0
Kekerasan HB	>210	>70	>150	>95	>250
Kekuatan Tarik N/mm²	>750	>200	>600	>260	>800
Kekuatan Hasil N/mm²	>450	>90	>260	>150	>450
Pemanjangan%	>12	>15	>10	>৪	>800
Koefisien Ekspansi Linier 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Batasi Suhu ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Maks. Muat N/mm²	100	60	50	70	120
Maks. Kecepatan (Kering) m/mnt	15	10	20	10	15
Maks.PV N/mm²*m/mnt	200	60	60	80	200
Kompresi Deformasi Permanen 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Permintaan besar dengan bahan khusus tersedia.

Pertukaran Bahan Dasar
Kode Bahan	Merek Cina GB1176-87	Internasional ISO 1338	Jerman KERIUHAN	Jepang JIS	Amerika ASTM (UNS)	Inggris BS	Italia JM	Ketentuan yang berlaku
Perunggu Pengecoran JDB	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 Bab 86300	HTB2	JM18-1	Beban tinggi, kecepatan rendah Biasa digunakan
JDB-1Perunggu	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 SM6	B30-92 Bab 83600	LG2	JM7-15	Beban sedang, kecepatan rendah Biasa digunakan
JDB-2Perunggu	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 Bab 95500	AB2	JM3-15	Beban sedang, kecepatan sedang, Biasa digunakan
JDB-3Perunggu	ZCuSn12		G-CuSn12	CAC503B	B30-92 Bab 90800	PB2	JM1-15	Beban sedang, kecepatan rendah, Biasa digunakan
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 Bab 86300	HTB2	JM18-1	Pada beban tinggi, kecepatan rendah, beban tinggi digunakan

Pelumas Padat
Pelumas	Fitur	Aplikasi khas
SL1 Tambahkan grafit	Ketahanan yang sangat baik terhadap bahan kimia serangan dan gesekan rendah, batas Temp 400 ℃	Cocok untuk mesin umum dan di bawah atmosfer
SL4 PTFE menambahkan	Gesekan terendah dan Pelumasan air yang baik, Batas suhu 300℃	Kapal, turbin hidrolik, turbin gas, dll.
